Детектор відеосигналу дронів — це пристрій, що виявляє та перехоплює аналоговий відеосигнал від FPV дронів, надаючи оператору зображення з камери безпілотника на моніторі. Він дозволяє своєчасно реагувати на ворожі дрони, а не глушити їх. Пристрій є ключовим інструментом для виявлення загроз і підвищення безпеки на полі бою.
ПЕРЕВАГИ
- Простий у використанні
- Сканує широкий діапазон частот
- Сканування запускається автоматично
- Швидкість сканування всіх трьох діапазонів 15 сек.
- Звукова та світлова індикація
- Вихід на зовнішній монітор
- Ручне налаштування частоти відеосигналу пристрою
- Можливість встановлення як стаціонарно, так і на рухомий транспорт
- Містить інвертор відеосигналу (скрамблер, дешифратор), отже має здатність розшифровувати інвертований відеосигнал в автоматичному режимі
Загальний опис

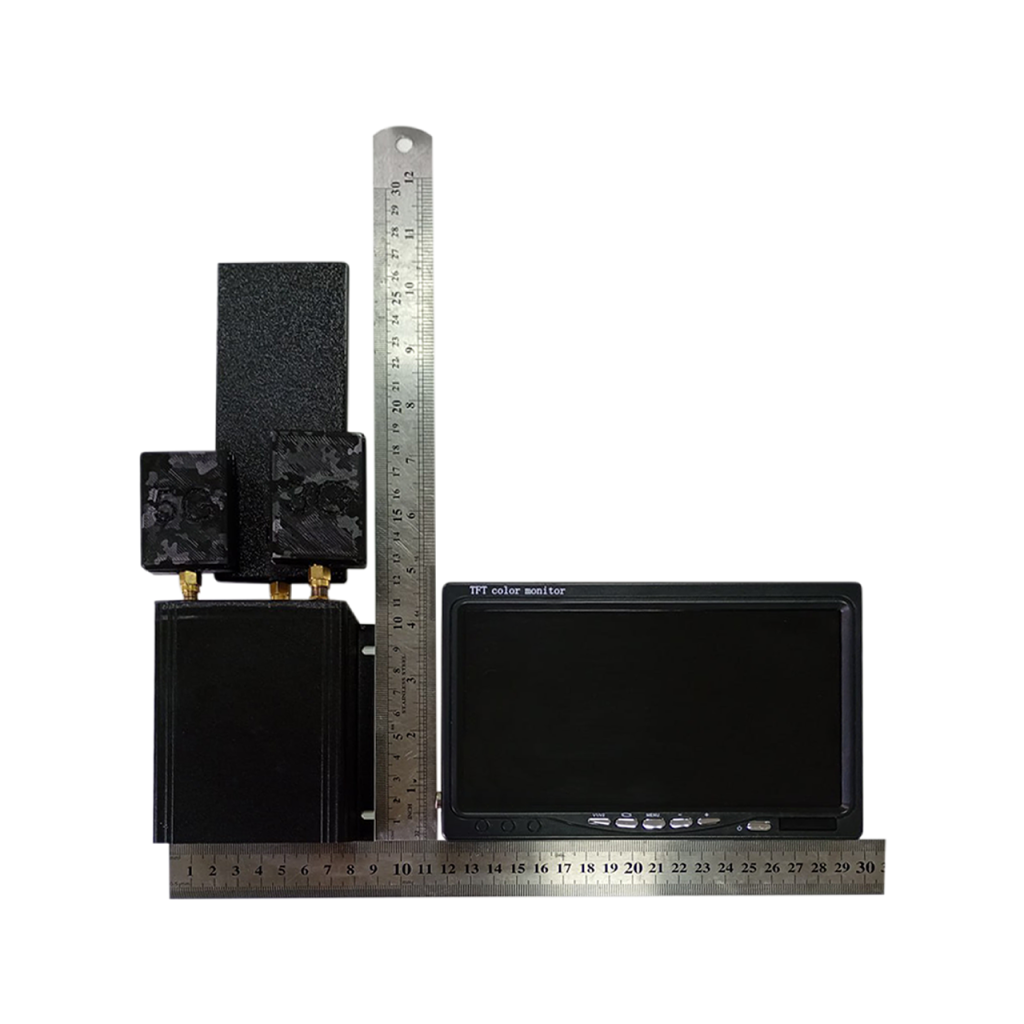

Пристрій являє собою керований сканер відеочастот. Складається з двох частин з’єднаних між собою 8-жильним кабелем “вита пара”:

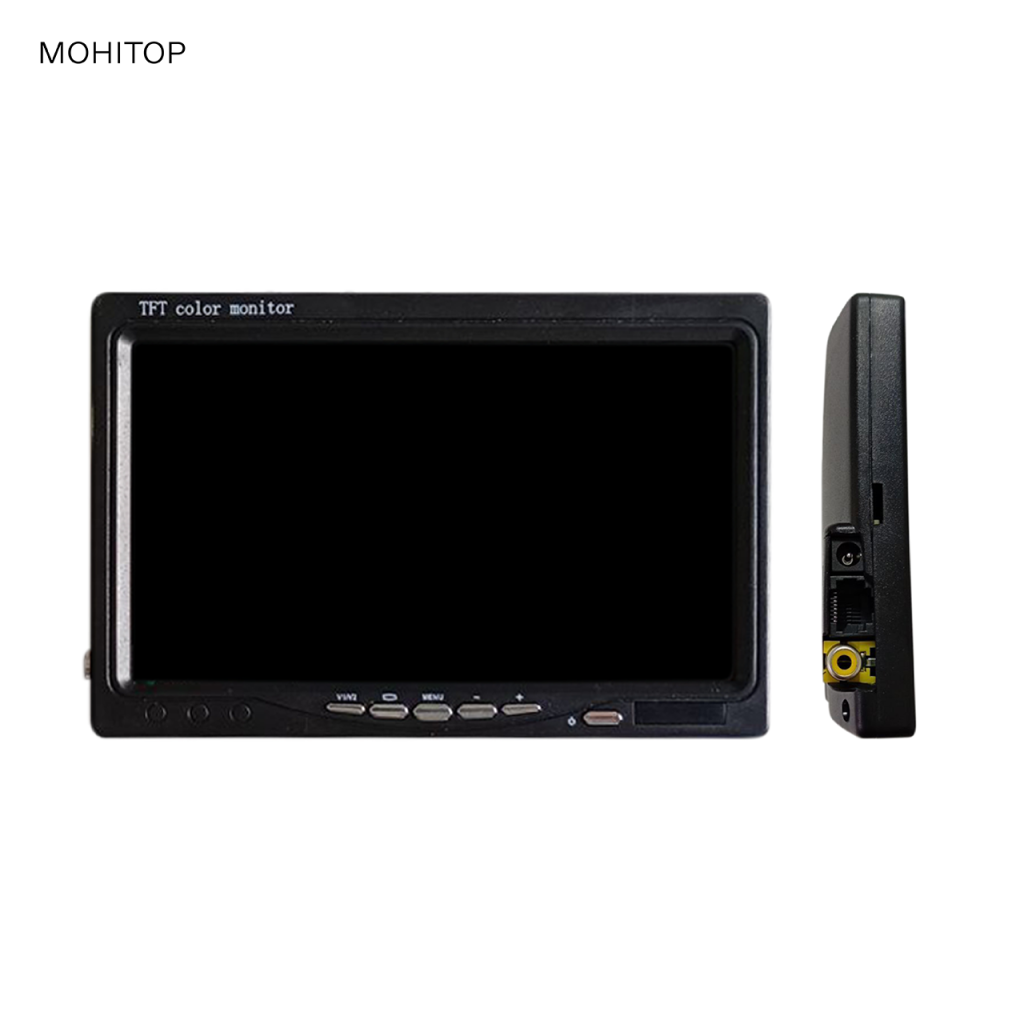

- Модуля керування з 7-дюймовим дисплеєм

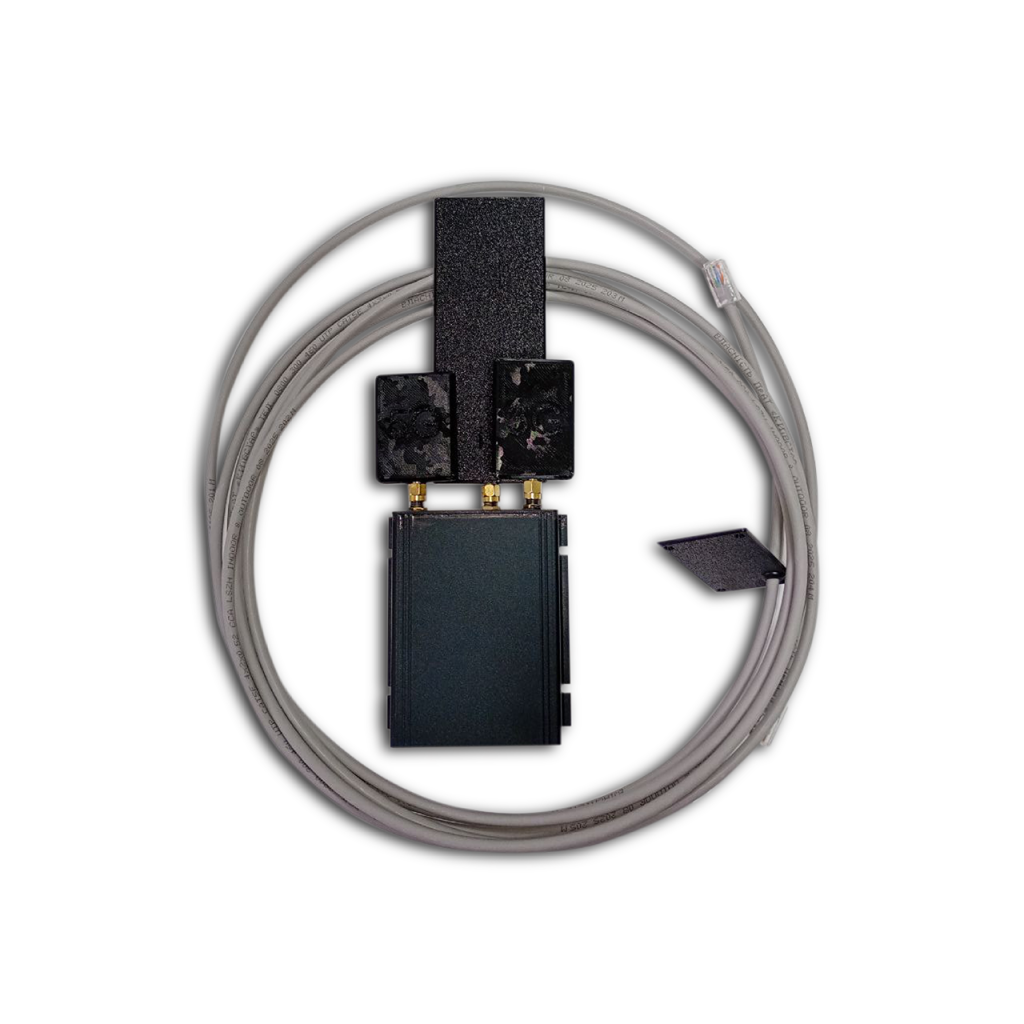

- Приймача (сканера) з антенами
Довжина кабеля максимум 30 метрів (тестована довжина).
Пристрій сканує відеочастоти з заданого діапазону. При виявленні відеосигналу вмикається екран і подається звукова та світлова (LED) сигналізація. На екрані відображається отримане відео та параметри отриманого сигналу.
Пристрій містить інвертор (скрамблер, дешифратор) відеосигналу. Якщо вхідне відео інвертоване, перемикання відбувається автоматично.
Якщо здетектовано відеосигнал, який не потрібно далі трекати (наприклад сигнал дружнього дрона) можна внести дану частоту в список тимчасово (на 5хв) або постійно (до перевантаження) ігнорованих.
Якщо вхідний відеосигнал зникає – пристрій автоматично переходить в режим сканування через 60 секунд після натиснення будь-якої кнопки і 15 секунд після того як пропав відеосигнал.
При запущеному скануванні екран автоматично виключається для збереження енергії. При виявленні відеосигналу знову вмикається. Також його можна примусово включити натиском будь-якої з керуючих кнопок.
Індикатором роботи пристрою (сканування) при вимкненому екрані є повільний мигаючий LED.
Контроль вхідної напруги: при роботі пристрою від батареї може використовуватися контроль напруги. Можна через WI-FI конфігуратор налаштувати пороги напруги. Коли вхідна напруга опускатиметься нижче порогів пристрій почне подавати звукові сигнали.
Список ігнорованих частот: Якщо є частоти, які повинні ігноруватися сканером (робота дружніх дронів, або сканер постійно детектить якийсь неіснуючий відеоканал через роботу засобів РЕБ на певній частоті) можна використовувати список ігнорованих частот. Можна тимчасово чи довгостроково додати поточну частоту на якій зараз працює приймач в список, в такому випадку при наступному проході сканера ця частота і ±4МГц буде ігноруватися.
Є 2 списки:
- Тимчасовий список: За 5 хвилин частота зникне зі списку ігнорованих частот і буде знову детектуватися.
- Постійний список: частота зберігається там до вимкнення живлення.
Є можливість очистити списки, якщо частота була туди додана помилково. Список не зберігається після вимкнення пристрою. Деталі – див. Керування нижче.
Діапазон сканування:
900-2200 МГц
2800-4070 МГц
4850-6100 МГц
Час сканування всіх трьох діапазонів: 15 секунд.
Живлення: 12-28 В. Роз’єм живлення 5,5х2,1мм (в комплекті).
Споживання: 3 діапазони 1G+3G+5G: 5.3 Вт в режимі пошуку, 7 Вт в режимі відображення відео
Призначення
1. Стаціонарне встановлення на позиціях для завчасного виявлення атакуючих ворожих FPV дронів
2. Встановлення на рухомий транспорт.
Варіанти поставки
- З інтегрованим дисплеєм (монітором).
В дисплея є додатковий відеовихід на ще один додатковий дисплей.
2. Без інтегрованого дисплея.
В модуля керування є можливість підключення 2-х зовнішніх дисплеїв і керування їхнім живленням (Напруга рівна вхідній напрузі, струм максимум 3А. Включити коли знайдено відеоканал і виключити під час сканування)
Можливі варіанти живлення:
- від павербанку, роз’єм Type-C
- від прикурювача 12В
- від мережі 220В
Роз’єм живлення 5,5х2,1мм (в комплекті).

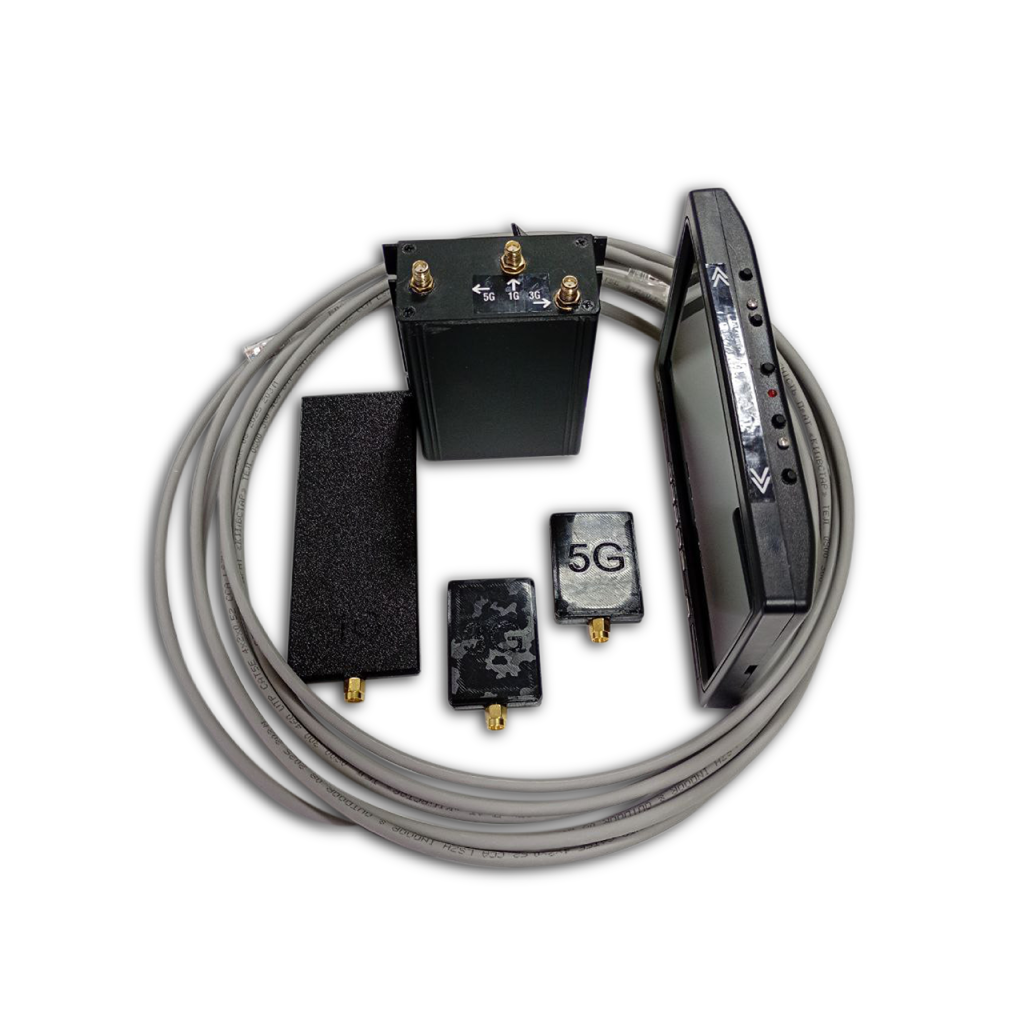

Комплектація:
- дисплей (монітор) з кнопками керування
- сканер

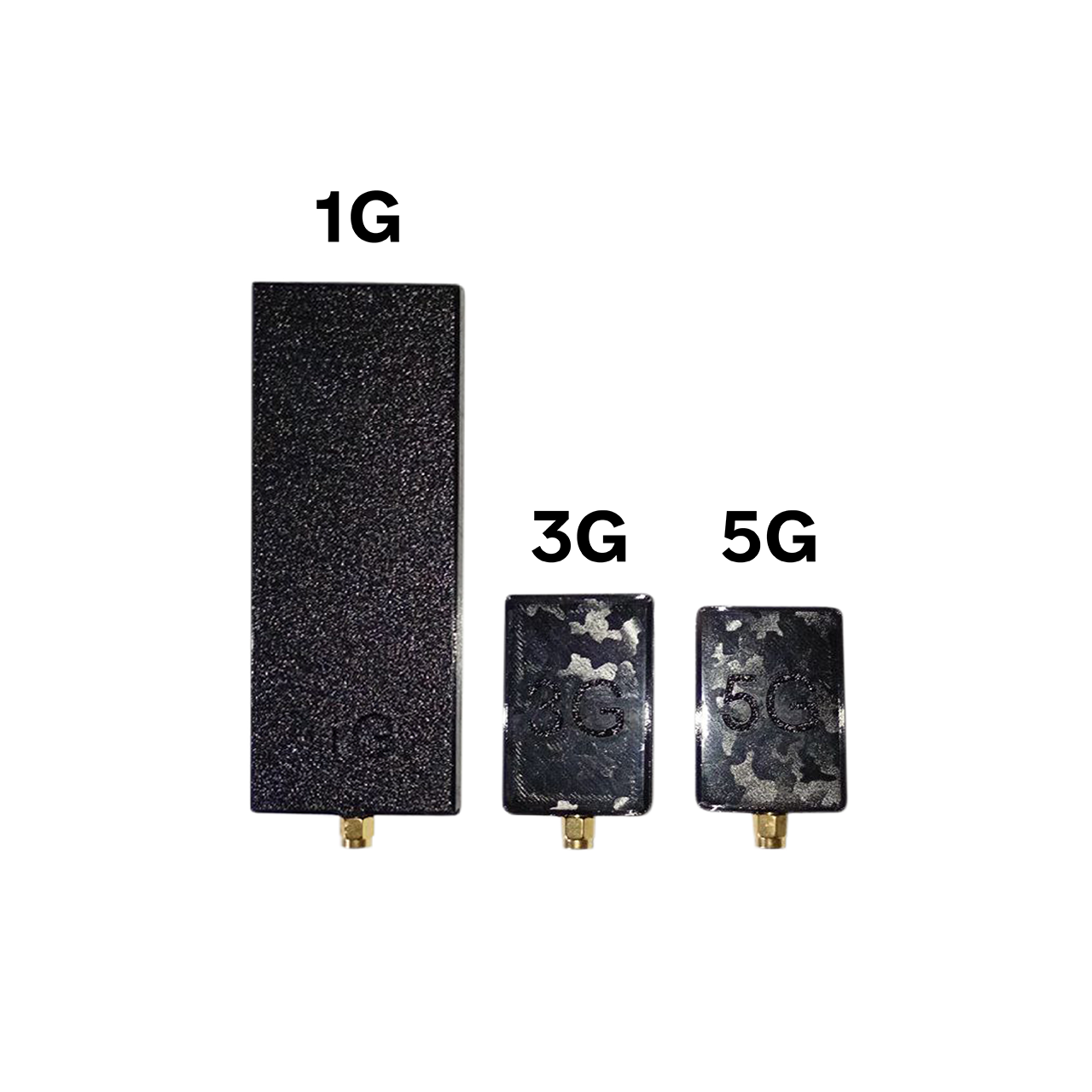

- 3 антени
- кабель 3м. (при потребі можна збільшити до 30м.)
- кабель живлення на вибір (від прикурювача або Type-C PD 12V, XT60, адаптер 220V/DC12V)
Виробник залишає за собою право змінювати характеристики товару, його комплектацію або дизайн без попереднього повідомлення. Це означає, що кінцевий продукт може мати незначні відмінності від зображень або опису, які не погіршують його функціонал.
