Детектор відеосигналу дронів — це пристрій, що виявляє та перехоплює аналоговий відеосигнал від FPV дронів, надаючи оператору зображення з камери безпілотника на моніторі. Він дозволяє своєчасно реагувати на ворожі дрони, а не глушити їх. Пристрій є ключовим інструментом для виявлення загроз і підвищення безпеки на полі бою.
Grab – модернізована версія детектора “Чатовий 3”. Колба, що є частиною корпусу захищає пристрій та антени від зовнішніх пошкоджень.
Діапазон робочих частот сканера
900 – 2200 МГц ,
2700 – 4400 МГц,
4850 – 6100 МГц.
ПЕРЕВАГИ
- Простий у використанні
- Сканує широкий діапазон частот
- Сканування запускається автоматично
- Звукова та світлова індикація
- Вихід на зовнішній монітор
- Ручне налаштування частоти відеосигналу пристрою
- Можливість встановлення як стаціонарно, так і на рухомий транспорт
- Містить інвертор відеосигналу (скрамблер, дешифратор), отже має здатність розшифровувати інвертований відеосигнал в автоматичному режимі
Загальний опис
Пристрій являє собою керований сканер відеочастот. Складається з двох частин з’єднаних між собою 8-жильним кабелем “вита пара”:

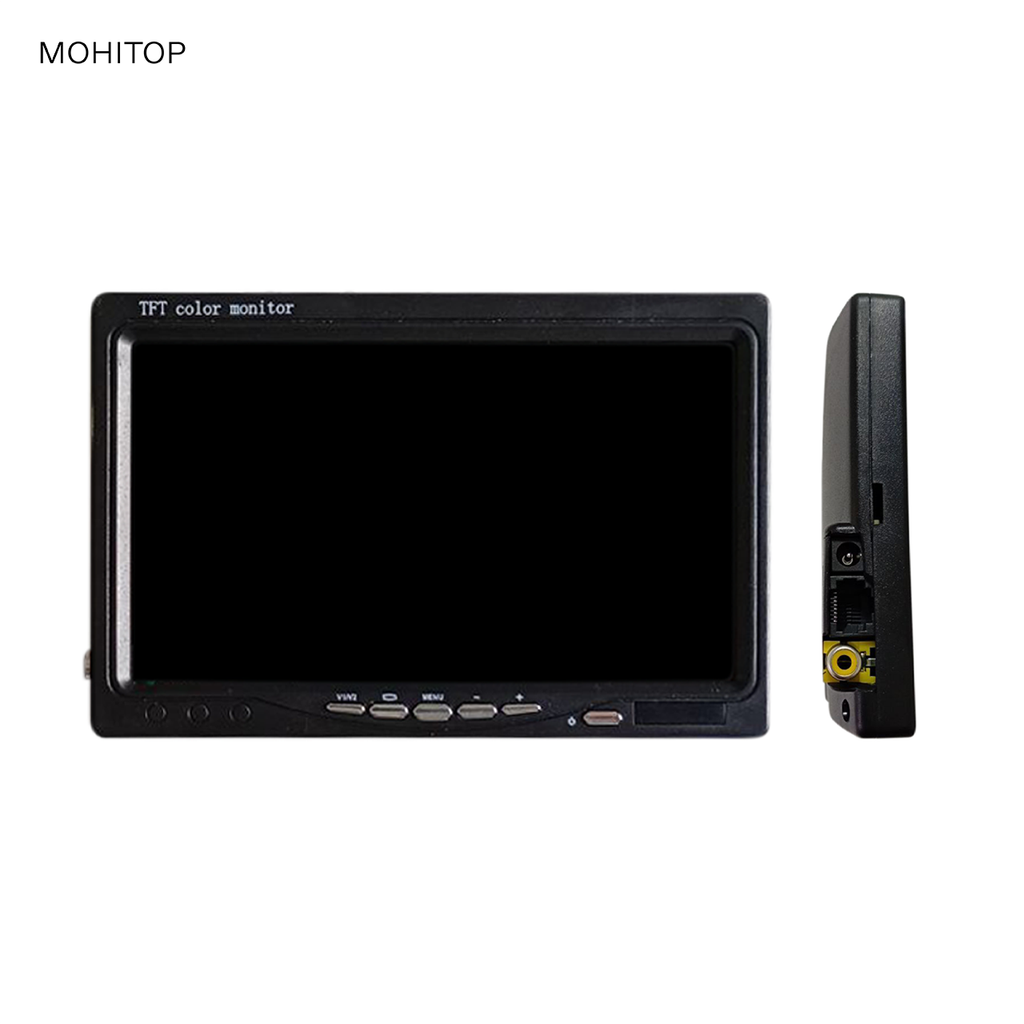

- Модуля керування з 7-дюймовим дисплеєм
- Приймача (сканера) з антенами в захисній колбі
Довжина кабеля максимум 30 метрів (тестована довжина). В комплекті поставки – 5м. Інші варіанти є можливість придбати додатково.
Пристрій сканує відеочастоти з заданого діапазону. При виявленні відеосигналу вмикається екран і подається звукова та світлова (LED) сигналізація. На екрані відображається отримане відео та параметри отриманого сигналу.
Пристрій містить інвертор (скрамблер, дешифратор) відеосигналу. Якщо вхідне відео інвертоване, перемикання відбувається автоматично.
Якщо здетектовано відеосигнал, який не потрібно далі трекати (наприклад сигнал дружнього дрона) можна внести дану частоту в список тимчасово (на 5хв) або постійно (до перевантаження) ігнорованих.
Якщо вхідний відеосигнал зникає – пристрій автоматично переходить в режим сканування через 60 секунд після натиснення будь-якої кнопки і 15 секунд після того як пропав відеосигнал.
При запущеному скануванні екран автоматично виключається для збереження енергії. При виявленні відеосигналу знову вмикається. Також його можна примусово включити натиском будь-якої з керуючих кнопок.
Індикатором роботи пристрою (сканування) при вимкненому екрані є повільний мигаючий LED.
Контроль вхідної напруги: при роботі пристрою від батареї може використовуватися контроль напруги. Можна через WI-FI конфігуратор налаштувати пороги напруги. Коли вхідна напруга опускатиметься нижче порогів пристрій почне подавати звукові сигнали.
Список ігнорованих частот: Якщо є частоти, які повинні ігноруватися сканером (робота дружніх дронів, або сканер постійно детектить якийсь неіснуючий відеоканал через роботу засобів РЕБ на певній частоті) можна використовувати список ігнорованих частот. Можна тимчасово чи довгостроково додати поточну частоту на якій зараз працює приймач в список, в такому випадку при наступному проході сканера ця частота і ±4МГц буде ігноруватися.
Є 2 списки:
- Тимчасовий список: За 5 хвилин частота зникне зі списку ігнорованих частот і буде знову детектуватися.
- Постійний список: частота зберігається там до вимкнення живлення.
Є можливість очистити списки, якщо частота була туди додана помилково. Список не зберігається після вимкнення пристрою. Деталі – див. Керування нижче.
Діапазон сканування:
900-2200 МГц
2800-4070 МГц
4850-6100 МГц
Можливі варіанти живлення:
- від павербанку, роз’єм Type-C Power Delivery (PD)
- від прикурювача 12В
- від мережі 220В
- XT60 від акумулятора дрона
Роз’єм живлення 5,5х2,1мм (в комплекті).
Комплектація:
- дисплей (монітор) з кнопками керування
- сканер з трьома антенами в колбі. Колір корпусу є можливість обрати: зелений, чорний, білий.
- кабель 5м. (при потребі можна збільшити до 30м.)
- кабель живлення на вибір (від прикурювача або Type-C PD 12V, XT60, адаптер 220V/DC12V)
Додатково для детектора можна придбати:

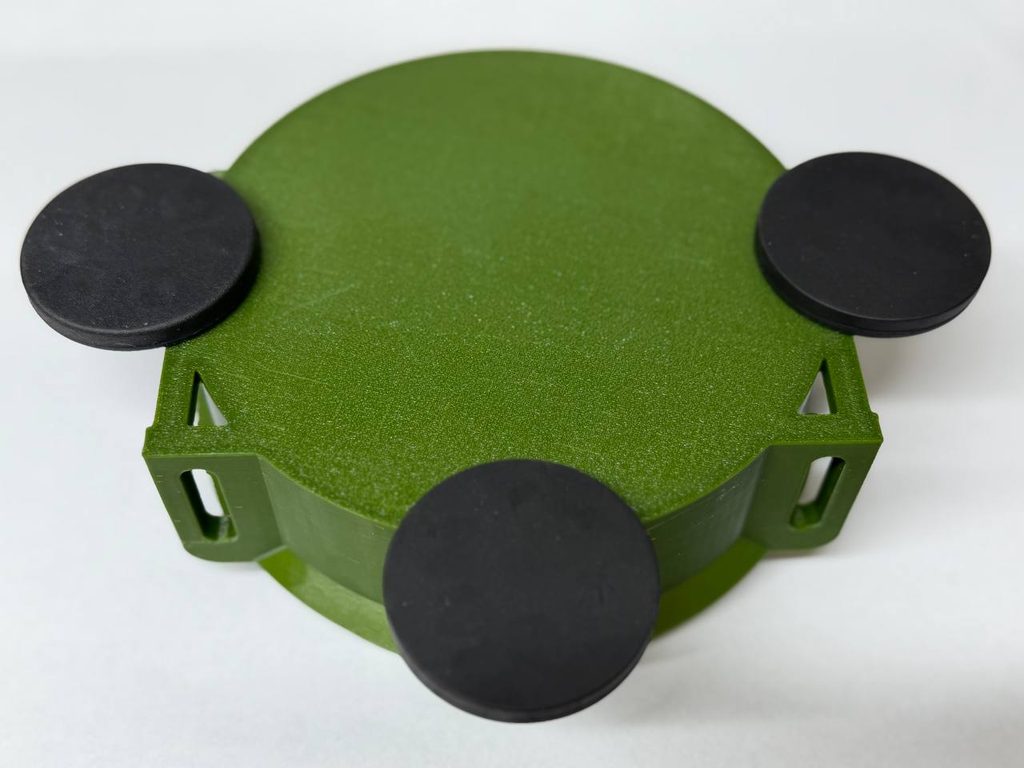

- магніти (прогумовані), кріпляться до металевих елементів:

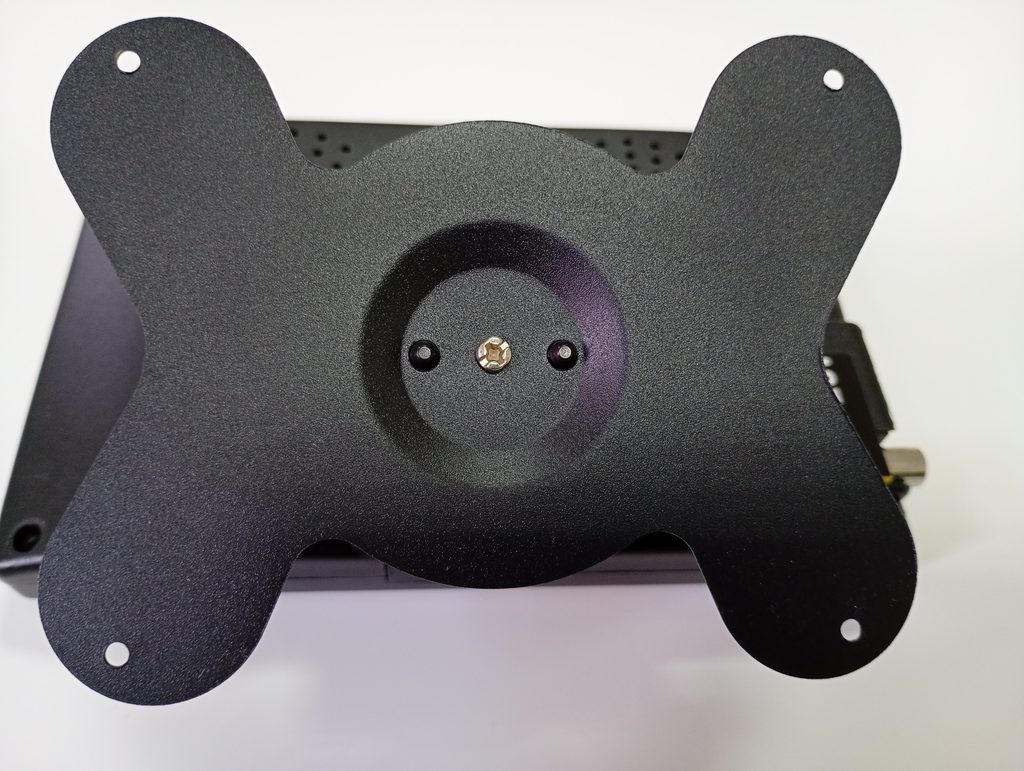

- Кріпленням до монітора:
- Прикурювач 10А (AWG16).
- Блок живлення 12В 2,5А.
- Блок живлення 20В 2А.
Виробник залишає за собою право змінювати характеристики товару, його комплектацію або дизайн без попереднього повідомлення. Це означає, що кінцевий продукт може мати незначні відмінності від зображень або опису, які не погіршують його функціонал.
Ціни та більш детальа інформація щодо комплектуючих у формі замовлення нижче:
